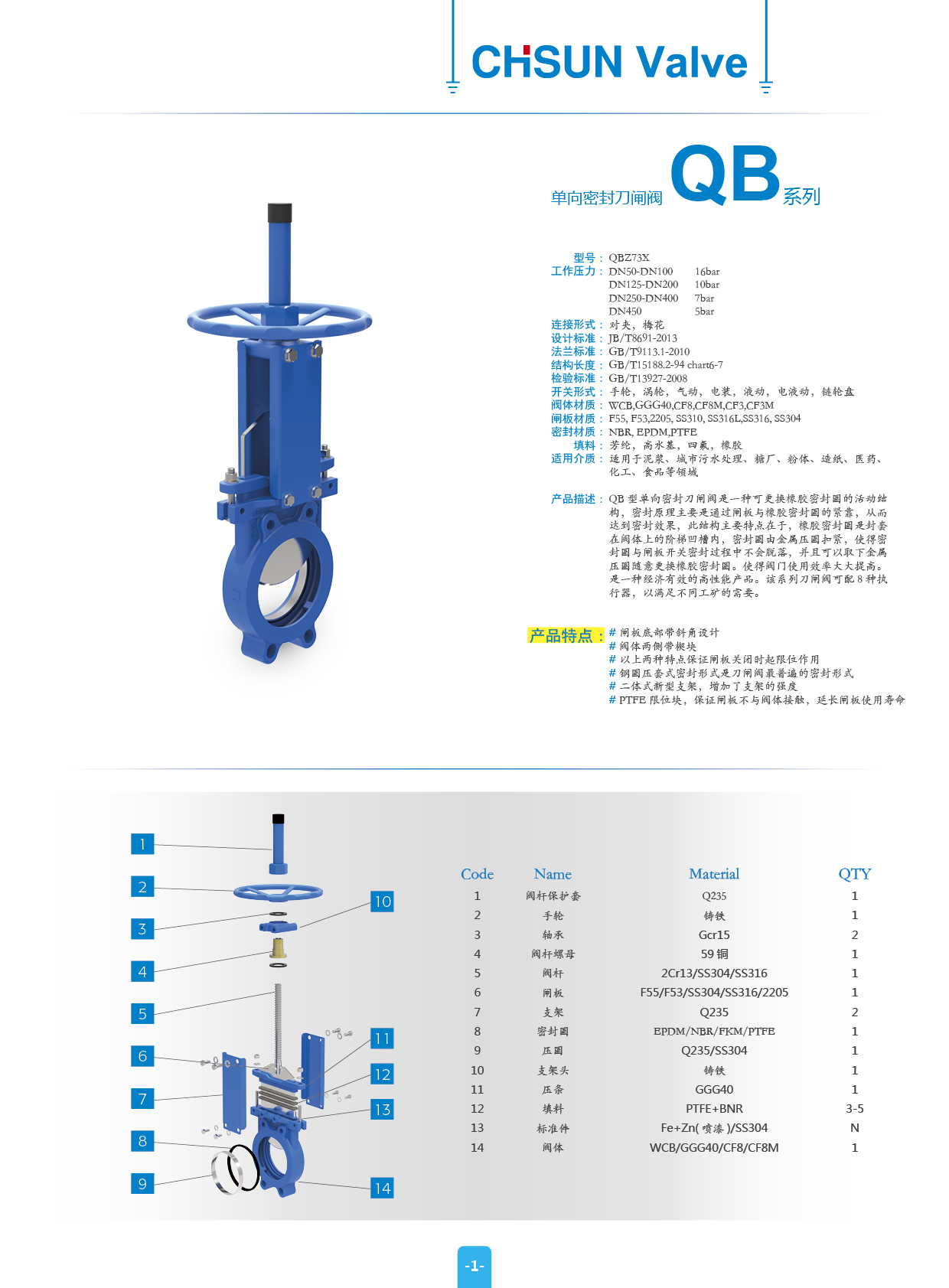

| 型號： | QBZ73X |
| 工作壓力： |
DN50-DN100 16bar DN125-DN200 10bar DN250-DN400 7bar DN450-DN600 5bar DN650-DN750 4bar DN800-DN900 3bar DN1000 2bar DN1100-DN1400 1bar |
| 連接形式： | 對夾，梅花 |
| 設計標準： | JB/T8691-2013 |
| 法蘭標準： | GB/T9113.1-2010 |

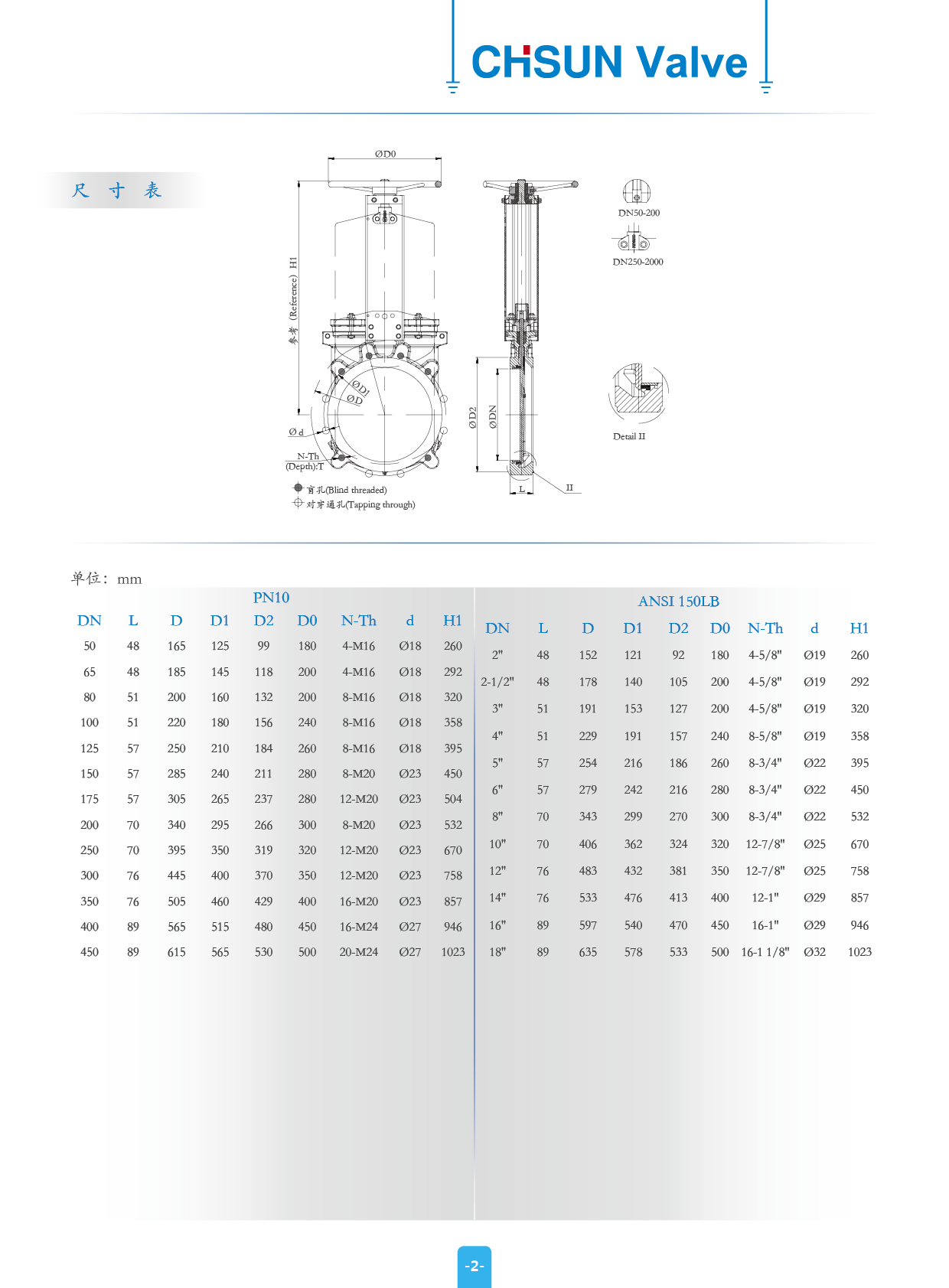

| 結構長度： | GB/T15188.2-94 chart6-7 |
| 檢驗標準： | GB/T13927-2008 |
| 開關形式： | 手輪，渦輪，氣動，電裝，液動，電液動，鏈輪盤，杠桿 |
| 閥體材質： | F55, F53, 2205, CF3M, CF8M, CF8, WCB, GGG40 |
| 閘板材質： | F55, F53, 2205, SS310, SS316L, SS316, SS304 |
| 密封材質： | NBR, EPDM,FKM,PTFE，石墨, 金屬密封 |
| 填料： | 芳綸，高水機，四氟，橡膠，石墨 |
| 適用介質： | 適用于泥漿、城市污水處理、糖廠、粉體、造紙、醫藥、化工、食品等領域。 |
| 產品描述： | QB 型單向密封刀閘閥是一種可更換橡膠密封圈的活動結構，密封原理主要是通過閘板與橡膠密封圈的緊靠，從而達到密封效果，此結構主要特點在于，橡膠密封圈是封套在閥體上的階梯凹槽內，密封圈由金屬壓圈扣緊，使得密封圈與閘板開關密封過程中不會脫落，并且可以取下金屬壓圈隨意更換橡膠密封圈。使得閥門使用效率大大提高。是一種經濟有效的高性能產品。該系列刀閘閥可配 8 種執行器，以滿足不同工礦的需要。 |
| 產品特點： |
# 閘板底部帶斜角設計 #閥體兩側帶楔塊 # 以上兩種特點保證閘板關閉時起限位作用 # 鋼圈壓套式密封形式是刀閘閥最普遍的密封形式 # 二體式新型支架，增加了支架的強度 # PTFE限位塊，保證閘板不與閥體接觸，延長閘板使用壽命 |
